به گزارش پروژه ایرانی؛ بست لوله نقش کلیدی در سیستم تأسیسات ساختمان دارد. آنها نه تنها وظیفه نگهداشتن لولهها و جلوگیری از لرزش و جداشدگی را بر عهده میگیرند، بلکه به پایداری سیستم، کاهش خسارات در اثر انفصال یا نشتی، و همچنین بهبود دسترسی و نگهداری کمک میکنند. این مقاله به تحلیل فنی بست لوله، انواع مختلف، روشهای نصب، نکات ایمنی و تأثیر آنها بر کارایی سیستم های ساختمانی میپردازد.
بست لوله چیست؟
بست لوله یک ابزار مکانیکی از سیستم ساپورت تأسیسات مدولار است که برای اتصال و محکم نمودن لوله ها به کار میرود و آن ها را در فواصل مشخص نگه میدارد. این وسیله از اجزایی مانند پیچ، گیره، واشر، ناودانی و غیره تشکیل شده و در صنایع گوناگون، از جمله اتصالات صنعتی و مسکونی، کاربردهای متنوعی دارد. بست های لوله در اشکال و اندازه های مختلف و با استفاده از مواد گوناگون تولید میشوند تا نیازهای مختلف اتصالات لوله ها را برآورده سازند.
انتخاب ماده برای تولید بست لوله براساس دمای کارکرد، خورندگی محیط، فشار داخلی سیستم و وزن لوله صورت می گیرد. بست های لوله فولادی روکش گالوانیزه لینکران برای تمامی محیط های خشک، خورنده یا مرطوب تأسیسات مناسب هستند.
اهمیت بست لوله
در تأسیسات ساختمانی مانند لولهکشی آب، فاضلاب، گازهای صنعتی، تهویه و ... به بستهای مناسب برای نگهداری و تنظیم موقعیت نیاز است. نقش بست لوله در ایمنی تأسیسات، جلوگیری از حرکت نامتوازن لولهها، کاهش تنشهای مکانیکی ناشی از انبساط و انقباض، مقاومت در برابر لرزش ناشی از تجهیزات صنعتی یا ساختمانی می باشد. اهمیت کارایی بست لوله در کاهش اتلاف انرژی و کاهش نویز، سهولت خدمات و نگهداری و دسترسی سریع به قطعات برای تعمیرات است.
معیارهای انتخاب بست لوله
نکات اجرایی و نصب
نتایج اقتصادی استفاده از بست لوله
بست لوله های با کیفیت و نصب صحیح آنها به کاهش خطرات ناشی از پارگی لوله، نشت، آتشسوزی یا انفجار کمک میکنند. همچنین با نگهداری صحیح، نشت و اتلاف انرژی کاهش پیدا کرده و کارایی سیستم بهبود مییابد.
استفاده از بست لوله های با عمر مفید بالا و مقاوم در برابر شرایط محیطی و نصب صحیح آنها میتواند باعث کاهش خرابی ها شود و هزینههای نگهداری را کاهش دهد.
گروه صنعتی لینکران و نقش در بازار بست لوله
گروه صنعتی لینکران تولیدکننده معتبر در حوزه تجهیزات نوین صنعت و ساختمان، تاسیسات و پشتیبانی سیستمهای لولهکشی با تمرکز بر کیفیت، دوام و ایمنی می باشد. بست لوله لینکران در برابر خوردگی مقاوم است، و در تولید آن از مواد باکیفیت و استانداردهای بینالمللی استفاده شده که ایمنی برای سهولت نصب، کاهش احتمال رها شدن و دوام بالا در محیطهای ساختمانی را به ارمغان می آورد. همچنین کارشناسان فنی لینکران برای پروژههای ویژه با قابلیت تنظیمات دقیق، راهکارهای سفارشی ارائه می دهند..jpg)
انواع بست لوله لینکران و کاربردهای معمول آن
انواع بست لوله به دلیل نصب آسان و عدم نیاز به جوشکاری، کاربرد فراوانی دارند. این بستها در سیستمهای مختلفی مانند لولهکشی آب، سرمایش و گرمایش، آتشنشانی، فاضلاب و کانالهای گرد هوا مورد استفاده قرار میگیرند. در ادامه، به معرفی مختصر انواع پرکاربرد بست لوله تولید گروه صنعتی لینکران میپردازیم.
بست دوطرف پیچ لوله

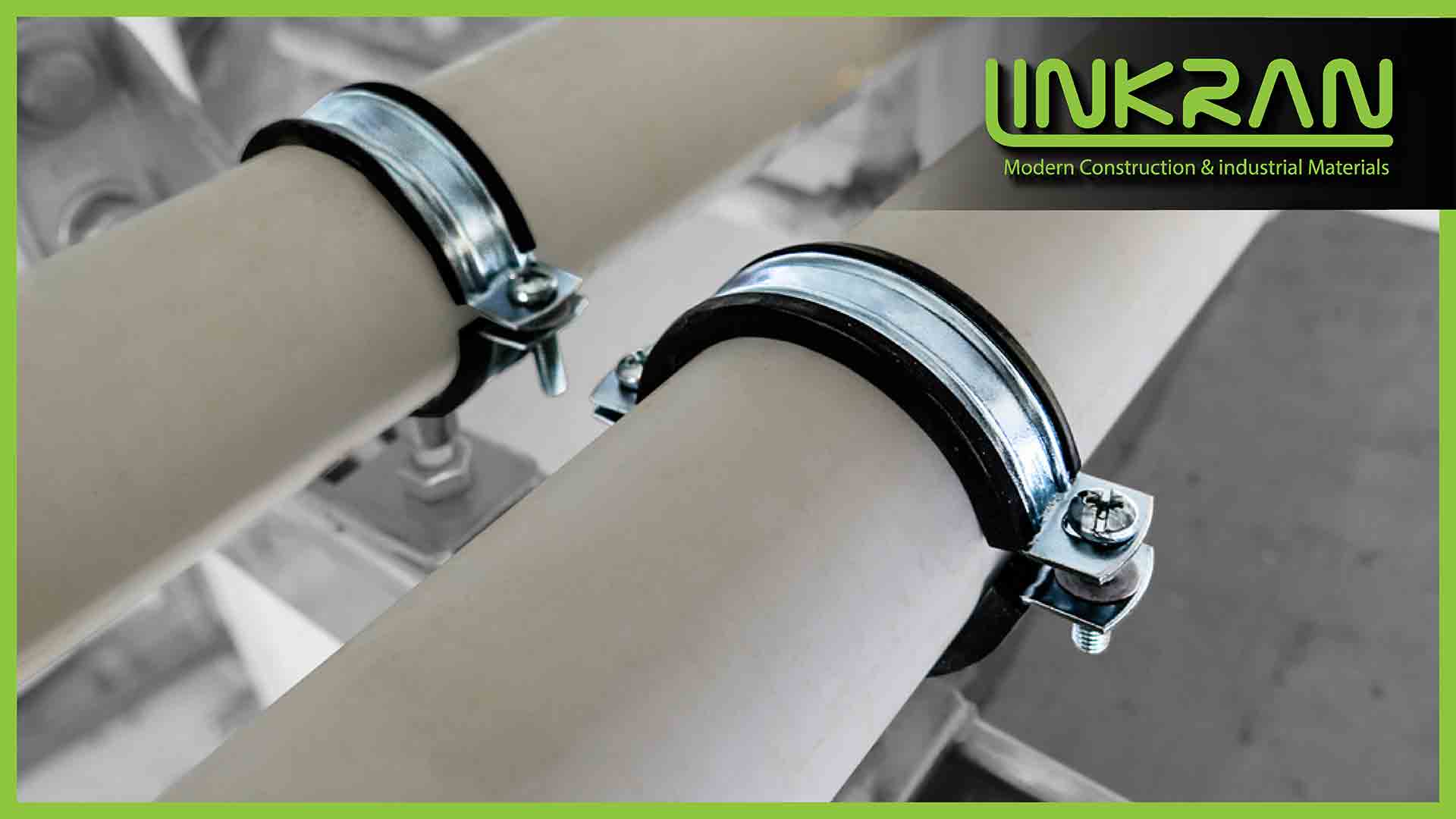

بست لوله چندمنظوره دوطرف پیچ لینکران، با عایق EPDM برای جلوگیری از اصطکاک، در کاربریهای مختلف آب، سرمایش/گرمایش، گاز، کانالهای دایرهای زیر ۲۰۰mm استفاده میشود. جنس آن از فولاد گالوانیزه (قابل تولید در کروم و استنلس استیل) است. مزیت آن تنظیم قطر داخلی با قطر خارجی لوله برای لولههای فلزی، پوش فیت، پنج لایه و پلی پروپیلن است. قابل استفاده به صورت آویز و نشیمن در زیر سقف، رایزر و دیوار می باشد.
بست سنگین دوپایه
بست لوله دوپایه برای باربری متوسط و سنگین استفاده میشود. دارای روکش EPDM برای جلوگیری از اصطکاک فلز به فلز است و میتواند بدون عایق هم استفاده شود. جنس آن فولاد گالوانیزه است. این بست برای ساپورت رایزرها و لولههای زیر سقفی و دیواری در ساختمانها، بیمارستانها، صنایع و غیره کاربرد دارد.
بست لوله آتش نشانی
بست لوله آتشنشانی قابل تنظیم با باربری بالا، طراحیشده بر اساس استاندارد NFPA، با اتصال دو مهره به سازه (مهره پایین برای تنظیم و مهره بالا برای جلوگیری از شل شدن). دارای آزادی حرکت افقی و رگلاژ عمودی است. مناسب برای لولههای آتشنشانی در تجهیزات ساختمانی، صنعتی، بیمارستانی و غیره می باشد.
بست لوله گلابی
بست لوله گلابی شکل، یک بست رایج برای لولههای آتشنشانی است که از جنس فولاد گالوانیزه ساخته شده و قابلیت رگلاژ عمودی دارد. این بست مطابق استاندارد NFPA طراحی شده و با دو مهره به سازه متصل میشود که یکی برای تنظیم ارتفاع و دیگری برای جلوگیری از شل شدن استفاده میشود. این بست در تجهیزات ساختمانی، صنعتی و بیمارستانی برای لولههای آتشنشانی و اطفای حریق کاربرد دارد..png)
بست لوله پایه دار
بست لوله تک پایه برای بارهای سنگین، با قابلیت رگلاژ عمودی و روکش EPDM جهت جلوگیری از تماس فلز به فلز، در دو نوع عایقدار و بدون عایق موجود است. جنس آن از فولاد گالوانیزه تولید میشود. این بست برای کاربردهای آویز، نشیمن روی پروفیل، رایزرها، لولههای زیر سقفی، ساپورتهای دیواری و لولهکشی در تجهیزات ساختمانی، بیمارستانی و صنعتی مناسب است.
بست لوله کرپی
یکی از پرکاربردترین بستهای لوله، بست لوله کرپی است. این بست U شکل، فولادی گالوانیزه با انتهای رزوه شده، مهره و واشر دارد و در لوله کشی ساختمان، صنعت و بیمارستان استفاده میشود.
بست لوله پلیمری فاضلابی
بست لوله فاضلابی و آب باران از جنس فولاد گالوانیزه (قابل تولید با روکش کروم و استنلس استیل) مطابق استاندارد لولههای فاضلابی طراحی شده است. دارای رگلاژ عمودی برای تنظیم شیب لوله ها و روکش EPDM برای جلوگیری از تماس فلز با فلز است. این بستها به صورت دیواری و زیر سقفی برای لولههای PVC، پوش فیت، ۵ لایه، پلی پروپیلن و غیره در ساختمانها، صنایع و بیمارستانها کاربرد دارند.
بست لوله با عایق پلی یورتان
بست فولادی با روکش گالوانیزه، قابل تولید با روکش کروم و استنلس استیل، با عایق های با مقاومت مکانیکی بالا می باشد و از تماس مستقیم فلز با فلز جلوگیری میکند. این بست برای رایزرها، لولههای زیر سقفی و دیواری و لولهکشی تجهیزات ساختمانی، بیمارستانی و صنعتی کاربرد دارد.
بست کانال دایره ای
بست کانال دایرهای روکشدار تکآویز، از جنس فولاد گالوانیزه با روکش EPDM، برای مهار کانالهای هوای دایرهای طراحی شده است. این بست با اتصال به آویز راد، نوسانات و صدای کانال را جذب میکند و از تماس فلز با فلز جلوگیری میکند.
بست چنگکی لوله
این بست لوله، معمولاً برای لولههای برق استفاده میشود، برای مهار لولههای آبرسانی، آتشنشانی و کابلهای برق نیز کاربرد دارد. این بست دوتکه از ورق گالوانیزه ساخته شده و به صورت کروم و استنلس استیل نیز تولید میشود. بست لوله بر روی پروفیلهای گالوانیزه کلاس G نصب شده و با پیچ و مهره بسته میشود. این بست در شرایط مختلف نصب (سقف، دیوار، ساپورت آویز) قابل استفاده بوده و مزایایی همچون حذف جوشکاری و سوراخکاری، سرعت نصب بالا، امکان تغییرات سریع، صرفهجویی در زمان و هزینه و حفظ ایمنی را به همراه دارد.
بست اسلایدر عایق دار
بست لوله اسلایدر از جنس فولاد گالوانیزه، امکان حرکت طولی لوله را برای جبران انبساط گرمایی فراهم میکند. نصب آن بدون جوشکاری و سوراخکاری انجام میشود و با عایقهای پلی یورتان و EPDM موجود است. استفاده از عایق پلی یورتان به دلیل مقاومت مکانیکی بالا، از آسیب به عایق حرارتی لوله در هنگام حرکت جلوگیری میکند.
بست فیکس پوینت لوله
برای جلوگیری از جابجایی و تغییر جهت ناخواسته لوله ها و ثابت کردن خطوط، از فیکس پوینت با بست های فولادی گالوانیزه (قابل تولید در کروم و استیل) استفاده می شود. این بست ها برای مهار لوله ها در انواع فیکس پوینت لینکران کاربرد دارند.
نتیجهگیری
بست لوله به عنوان یکی از اجزای کلیدی سیستمهای تأسیسات ساختمانی، تاثیر عمیقی بر ایمنی، کارایی و دسترسی پذیری نگهداری سیستم ها دارد. انتخاب مناسب، نصب دقیق و استفاده از محصولات باکیفیت مانند انواع بست لوله گروه صنعتی لینکران میتواند به کاهش خطرات ایمنی، کاهش هزینههای نگهداری و افزایش عمر مفید سیستمهای تأسیساتی منجر شود. با توجه به تنوع محیط های ساختمانی و نیازهای خاص پروژهها، همراهی با کارشناسان لینکران که به استانداردها پایبند هستند و راهکارهای سفارشی ارائه میدهند، میتواند ارزش افزوده قابل توجهی برای تیم مهندسی و اجرایی به ارمغان آورد.
منبع: پروژه ایرانی
