در مهندسی مدرن ساختمان و تاسیسات صنعتی، سرعت اجرا، پایداری سازه ای و قابلیت تغییر در آینده اهمیت زیادی دارند. روش های سنتی مهار لوله ها و کابل ها مانند جوشکاری سازه های فولادی سنگین، جای خود را به سیستم های پیشرفته داده اند. سیستم ساپورت مدولار به عنوان یک فناوری استاندارد، پاسخ مهندسی روز به چالش های سرعت، هزینه و سازگاری با استاندارد های جهانی است. در این مقاله به بررسی فنی، اجزا، مزایا و نکات طراحی سیستم های ساپورتینگ مدولار می پردازیم.

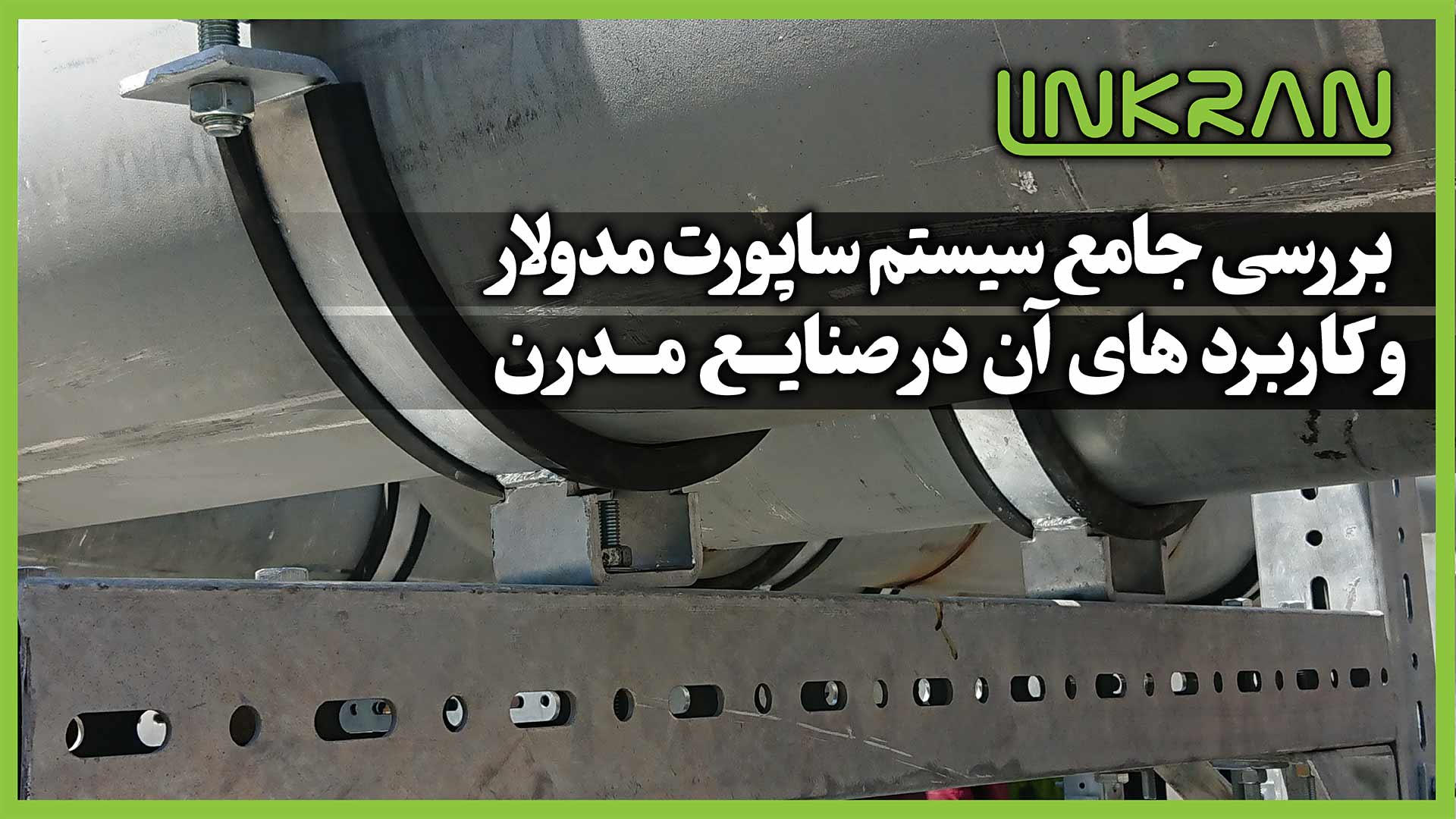

سیستم ساپورت مدولار (Modular Support System) مجموعه ای از پروفیل های گالوانیزه سرد، اتصالات پیچ و مهره ای، بست ها و متعلقاتی است که به صورت پیش ساخته و بدون نیاز به جوشکاری یا برش کاری های سنگین در کارگاه، مونتاژ و نصب می شوند.
این سیستم ها مانند قطعات پیش ساخته مکانیکی طراحی شده اند که مهندسان و نصابان می توانند با استفاده از اتصال دهنده های مخصوص، پروفیل های فولادی با مقاطع استاندارد را با زوایای مختلف به یکدیگر متصل کنند. این ساختار امکان مهار ایمن انواع لوله های آبرسانی، لوله های آتش نشانی، کانال های هوا و سینی های کابل برق را فراهم می سازد.
یک سیستم ساپورت مدولار کامل از چند بخش مهندسی تشکیل شده است:
جوشکاری سنتی نیازمند برق مصرفی بالا، نیروی متخصص، تجهیزات ایمنی در برابر آتش سوزی و فرآیند های بازرسی جوش است. ساپورت مدولار به صورت کاملا سرد و فقط با آچار و پیچ و مهره مونتاژ می شود و خطر آتش سوزی در کارگاه را به صفر می رساند.
پروفیل ها و قطعات مدولار از فولاد با پوشش فولادی گالوانیزه تولید می شوند. برخلاف ساپورت های سنتی که پس از جوشکاری نیازمند رنگ آمیزی و ضد زنگ هستند و سریعا زنگ می زنند، ساپورت های مدولار طول عمر بالایی در محیط های مرطوب دارند.
در صورت بروز تداخل نقشه های تاسیساتی یا تغییر سایز لوله ها، نصاب می تواند بدون تخریب یا برش کاری، پیچ ها را باز کرده و ارتفاع یا موقعیت تکیه گاه را به راحتی تغییر دهد.
طراحی مقاطع مدولار بر اساس تحلیل های المان محدود انجام می شود. این موضوع باعث می شود مقاطع با کمترین مصرف فولاد بیشترین ممان اینرسی و مقاومت خمشی را ارائه دهند که به سبک سازی سازه کمک می کند.
طراحی و انتخاب اجزای ساپورت مدولار باید بر اساس استانداردهای معتبر جهانی انجام شود:
استفاده از ساپورت مدولار در پروژه های ساختمانی و صنعتی نه تنها سرعت اجرا را چندین برابر می کند، بلکه باعث افزایش نظم موتورخانه ها و رایزرها، کاهش هزینه های نگهداری و رعایت دقیق استانداردهای مهندسی می شود. با حرکت به سوی مدلسازی اطلاعات ساختمان، سیستم های ساپورتینگ مدولار جزو لاینفک پروژه های مدرن و صنعتی محسوب می شوند.
